KI2系列光电区域传感器 |
|
|
光束通道数目 |
8,12,16,20,24,28,32 |
||
|
感应高度 |
140mm ~ 620mm |
||
|
感应距离 |
7m |
||
|
|
|||
|
SL2系列光电区域传感器规格(DC) |
|||||||||
|
光束通道数目 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
||
|
出线式 |
投光器 |
SL2-08ES-C2 |
SL2-12ES-C2 |
SL2-16ES-C2 |
SL2-20ES-C2 |
SL2-24ES-C2 |
SL2-28ES-C2 |
SL2-32ES-C2 |
|
|
受光器 |
NPN N.O. |
SL2-08NO-C2 |
SL2-12NO-C2 |
SL2-16NO-C2 |
SL2-20NO-C2 |
SL2-24NO-C2 |
SL2-28NO-C2 |
SL2-32NO-C2 |
|
|
NPN N.C. |
SL2-08NC-C2 |
SL2-12NC-C2 |
SL2-16NC-C2 |
SL2-20NC-C2 |
SL2-24NC-C2 |
SL2-28NC-C2 |
SL2-32NC-C2 |
||
|
PNP N.O. |
SL2-08PO-C2 |
SL2-12PO-C2 |
SL2-16PO-C2 |
SL2-20PO-C2 |
SL2-24PO-C2 |
SL2-28PO-C2 |
SL2-32PO-C2 |
||
|
PNP N.C. |
SL2-08PC-C2 |
SL2-12PC-C2 |
SL2-16PC-C2 |
SL2-20PC-C2 |
SL2-24PC-C2 |
SL2-28PC-C2 |
SL2-32PC-C2 |
||
|
Relay SPDT |
SL2-08RS-C2 |
SL2-12RS-C2 |
SL2-16RS-C2 |
SL2-20RS-C2 |
SL2-24RS-C2 |
SL2-28RS-C2 |
SL2-32RS-C2 |
||
|
猪尾式 |
投光器 |
SL2-08ES-E4 |
SL2-12ES-E4 |
SL2-16ES-E4 |
SL2-20ES-E4 |
SL2-24ES-E4 |
SL2-28ES-E4 |
SL2-32ES-E4 |
|
|
受光器 |
NPN N.O. |
SL2-08NO-E4 |
SL2-12NO-E4 |
SL2-16NO-E4 |
SL2-20NO-E4 |
SL2-24NO-E4 |
SL2-28NO-E4 |
SL2-32NO-E4 |
|
|
NPN N.C. |
SL2-08NC-E4 |
SL2-12NC-E4 |
SL2-16NC-E4 |
SL2-20NC-E4 |
SL2-24NC-E4 |
SL2-28NC-E4 |
SL2-32NC-E4 |
||
|
PNP N.O. |
SL2-08PO-E4 |
SL2-12PO-E4 |
SL2-16PO-E4 |
SL2-20PO-E4 |
SL2-24PO-E4 |
SL2-28PO-E4 |
SL2-32PO-E4 |
||
|
PNP N.C. |
SL2-08PC-E4 |
SL2-12PC-E4 |
SL2-16PC-E4 |
SL2-20PC-E4 |
SL2-24PC-E4 |
SL2-28PC-E4 |
SL2-32PC-E4 |
||
|
感应高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
620mm |
||
|
光束间距 |
20mm |
||||||||
|
感应目标 |
φ30mm 或透明度更低的目标 |
||||||||
|
工作电压 |
12 to 24V DC ±10% Ripple p-p 10% or less |
||||||||
|
输出 |
NPN |
NPN 晶体管集电极开路输出, 最大电流 : 100mA,电压降 : ≤1.5V |
|||||||
|
PNP |
PNP 晶体管集电极开路输出, 最大电流 : 100mA,电压降 : ≤1.5V |
||||||||
|
Relay |
Relay SPDT, 5A/250VAC, 5A/30VDC |
||||||||
|
输出操作 |
当所有光束被接收到的时候为ON (当有一条或一条以上光束被阻隔时为OFF) |
||||||||
|
短路保护 |
有 |
||||||||
|
响应时间对于 NPN/PNP 规格 |
10ms or less |
||||||||
|
I指示器 |
投光器 |
绿色 LED发亮时,电源接通, 红色LED 的亮暗表示投光的工作与停止 |
|||||||
|
受光器 |
工作指示器 :红色 LED (当有一条或更多光束被阻隔时发亮) |
||||||||
|
防干扰功能 |
有 |
||||||||
|
工作环境温度 |
-10 to +55 ℃, Storage: -10 to +60℃ |
||||||||
|
工作环境湿度 |
35 to 85 % RH, Storage: 35 to 85 % RH |
||||||||
|
工作环境照明度 |
阳光 :10,000LX 于光吸收面 , 白炽光 : 3,000LX 于光吸收面 |
||||||||
|
EMC immunity |
IEC 60947-5-2 ,Parts 7.2.6.1.2.3 或 RFI >3V/m ( in 30-1000MHZ ) ,EFT>1KV , ESD >4KV ( contact ) |
||||||||
|
绝缘耐压 |
在所有电源端子和外壳之间加载1,000V AC一分钟 |
||||||||
|
绝缘电阻 |
20MΩ, 或更大 , 在所有电源端子和外壳之间加载 250V DC |
||||||||
|
震动 |
IEC 60947-5-2 , Part 7.4.2 或 10-55HZ , 1.0 mm 波幅 在 x , y 和 z 方向30分钟 |
||||||||
|
冲击 |
IEC 60947-5-2 , Part 7.4.1 或 30g , 11 ms in x , y 和 z 方向各六次 |
||||||||
|
Emitting element |
红外线 LED |
||||||||
|
Material |
外壳：铝合金，镜头：聚酯 |
||||||||
|
Cable or pigtail |
φ5.0 PVC 2m, 4(6)x0.5mm2 / φ5.0 PVC 0.5m, With Euro Style |
||||||||
|
Weigh(approx.) |
224gg |
280g |
337g |
393g |
459g |
515g |
571g |
||
|
安装 |
|
|

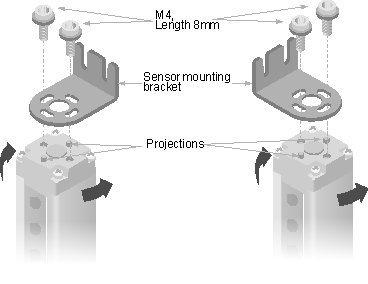

Mounting |

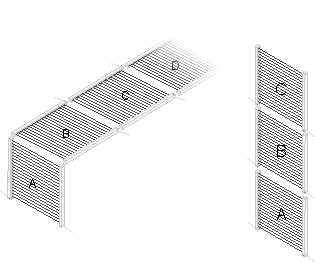

Interference Prevention Function |
|
附带后部安装支架，方便角度调整，从而使光轴对齐很简单 |
通过对软件和硬件，两个或两个以上单位的SL2同步采样可以安装更接近 |
|
|
|
|

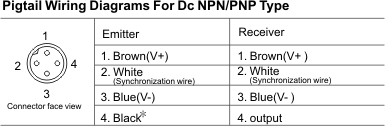

SL2系列光电区域传感器接线图 |
|
|
|
|
|
|
|
|

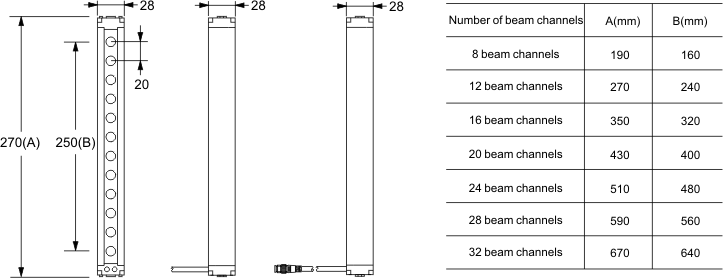

SL2系列光电区域传感器尺寸(单位 :毫米) |
|
|
|
|
|

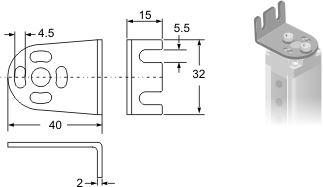

Bracket Dimensions |

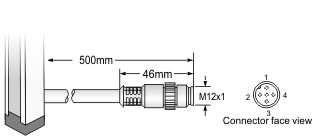

Diameter for Pigtail connect |
|
|
|
....
